製作事例

台車

カゴ台車

カゴ台車

工場や倉庫など、様々な場所の運搬・保管で使用されるカゴ台車です。

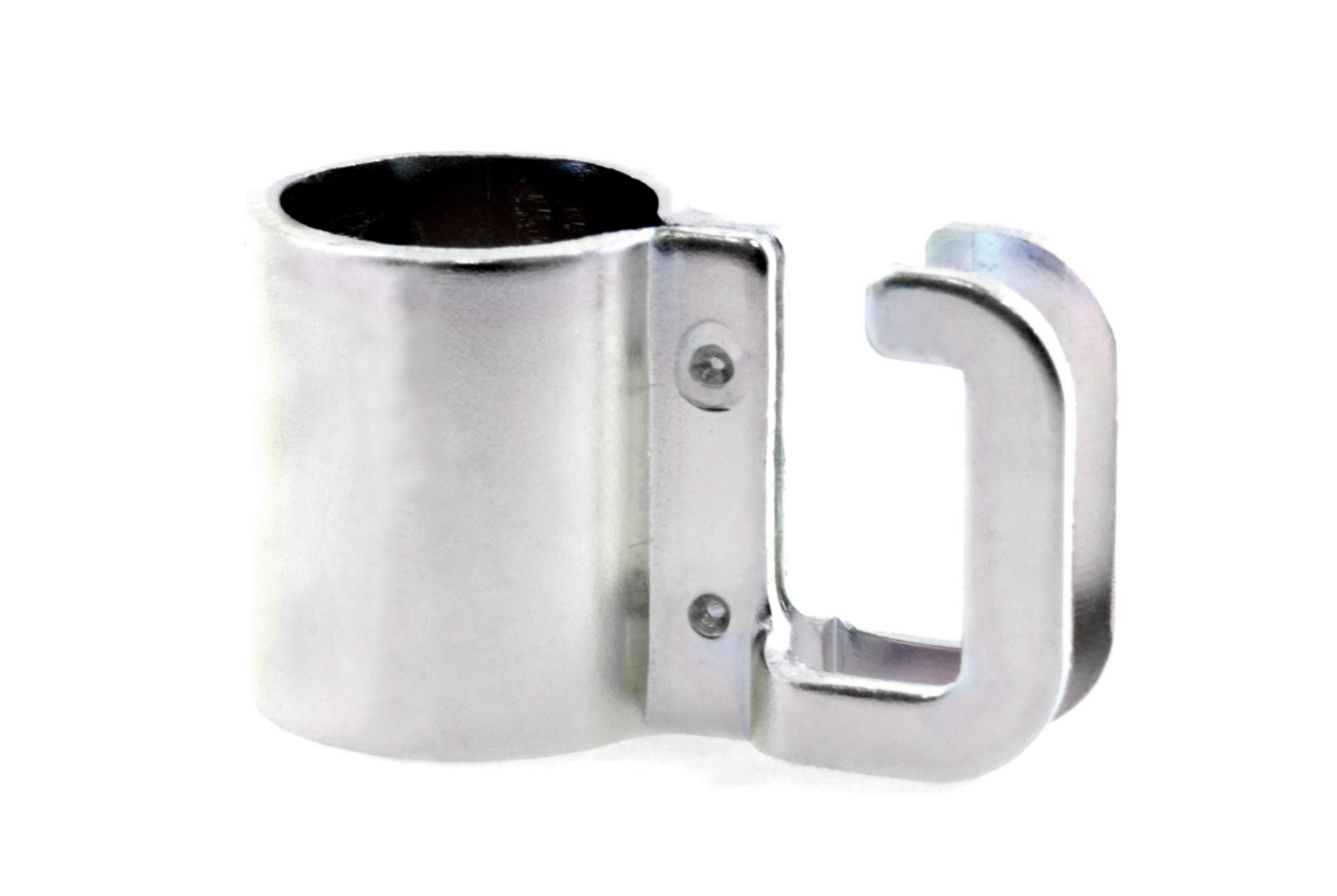

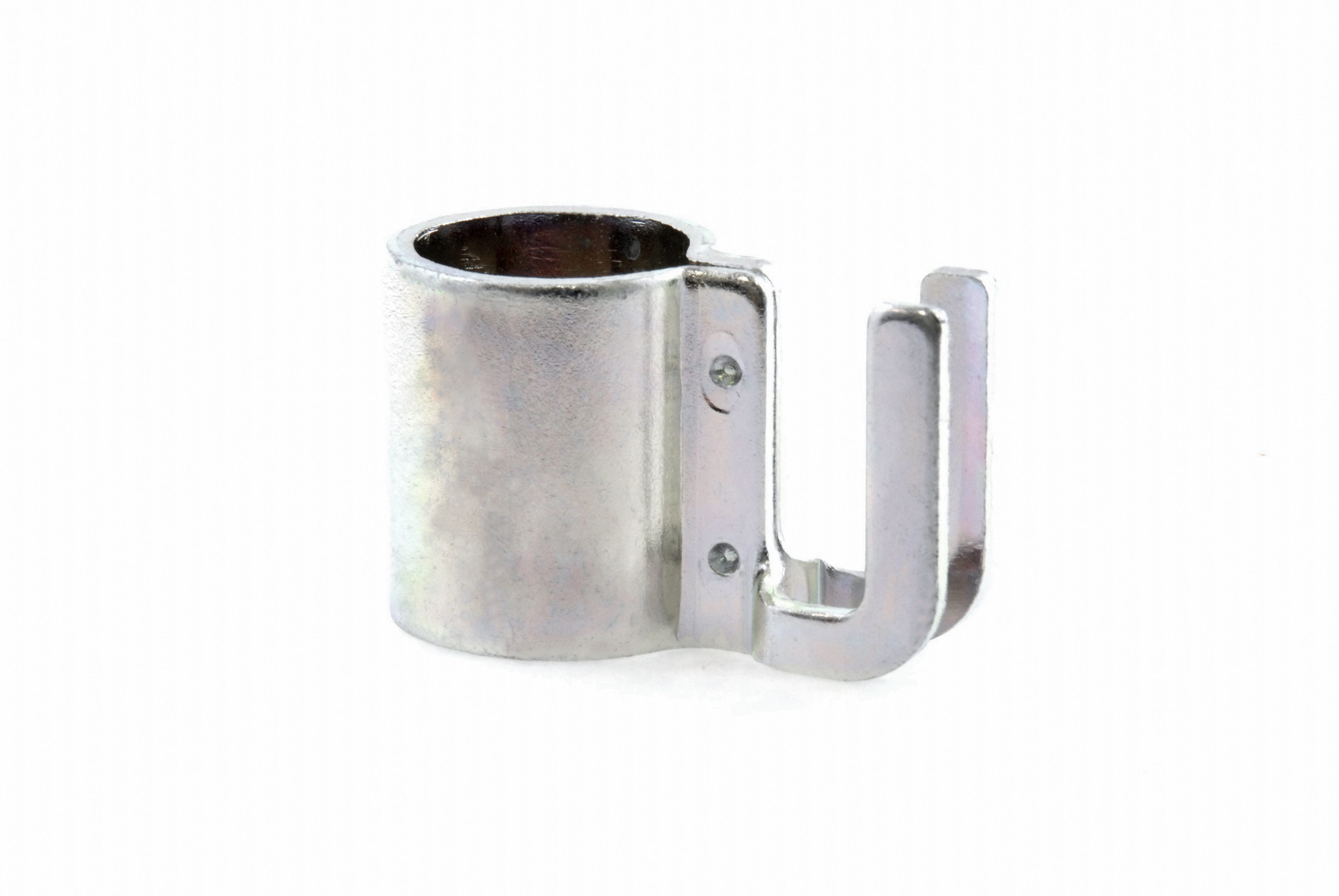

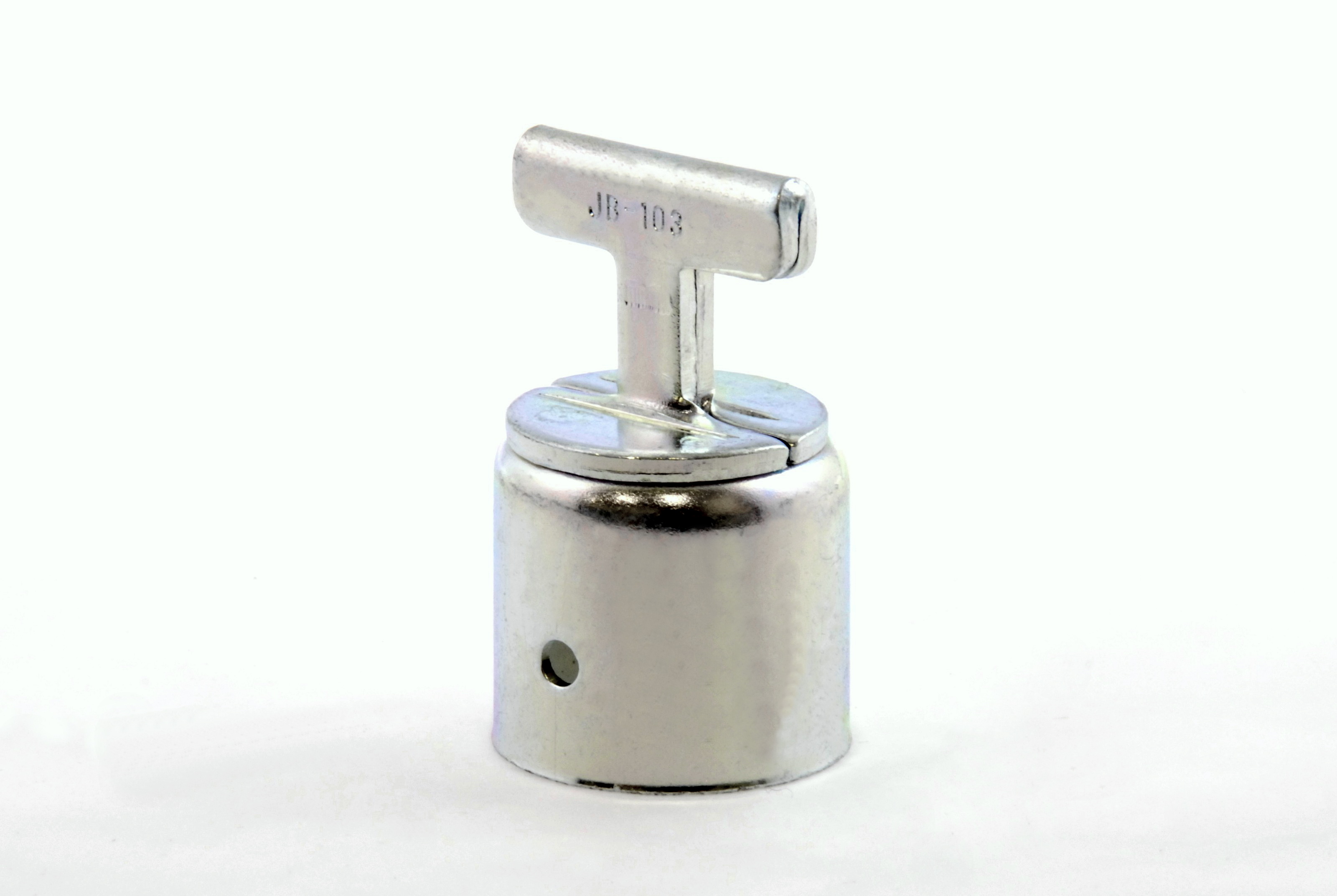

JB-101・102・103をロック機構として使用した積載物の飛び出し防止ストッパー付き。

スペーシアなら、積載物のサイズや重量、数量に合わせた柔軟な仕様でカゴ台車の製作が可能です。
-------------------------------------------
★キット品販売★
こちらの事例のキット品を販売しております。詳しくはカテゴリー『組立品・キット品』をご確認ください。

★図面提供可能★
こちらの事例は参考図面のご提供が可能です。お問い合わせフォームからお気軽にお問合せください。

使用部材(参考)

パイプ
標準パイプ(SPS):496mm×2本、598mm×14本、600mm×4本、855mm×1本、896mm×7本、1266×4本
ジョイント

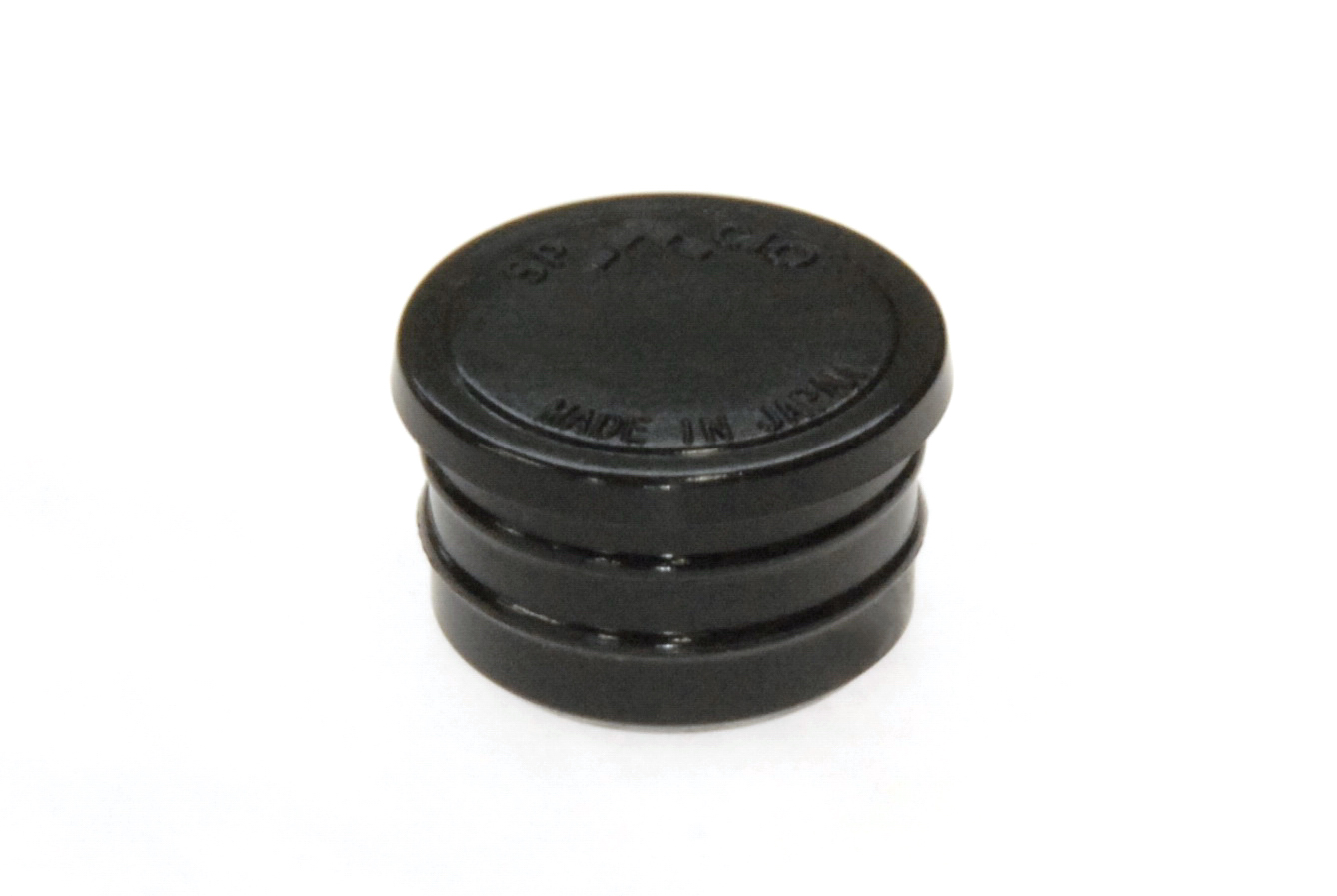

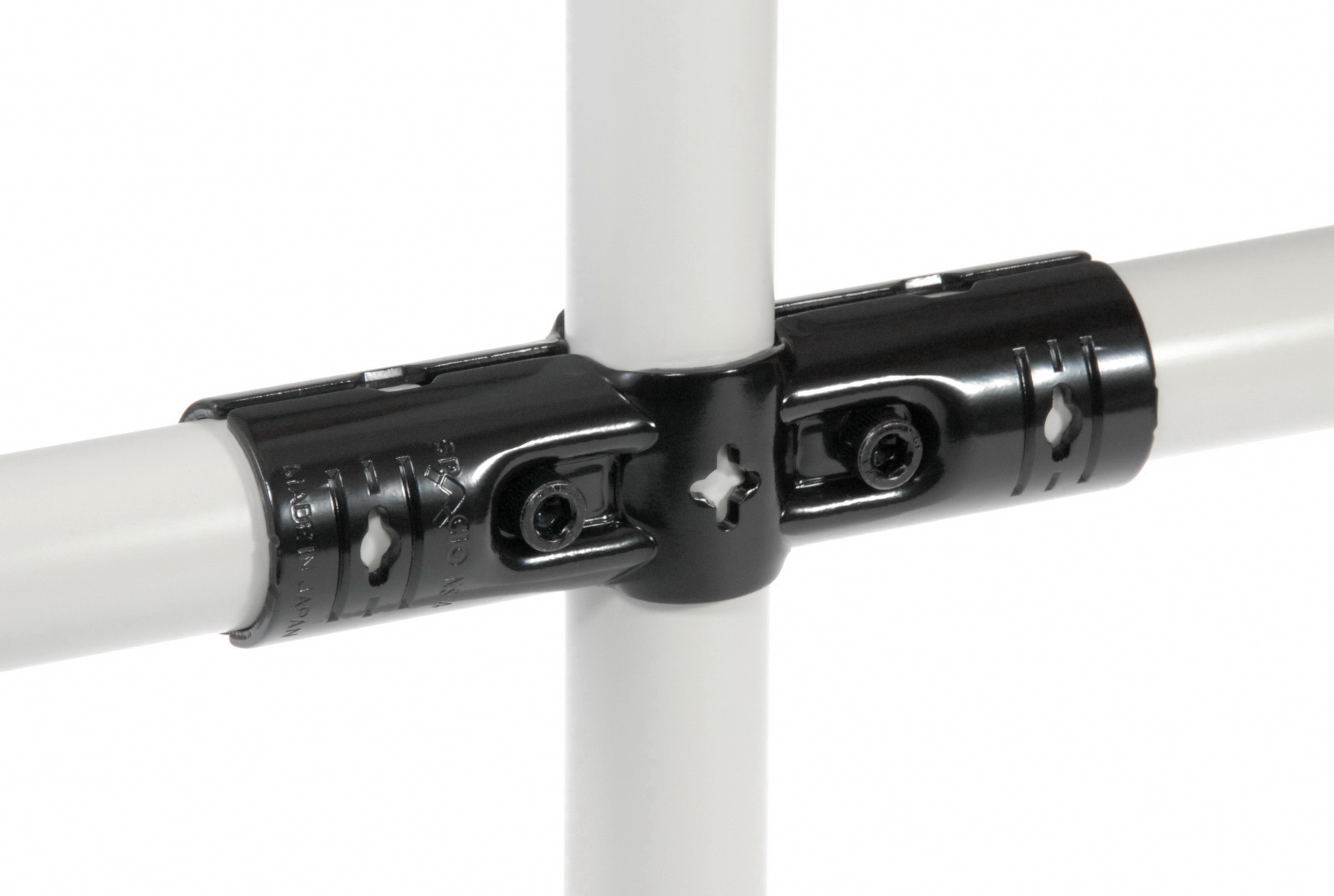

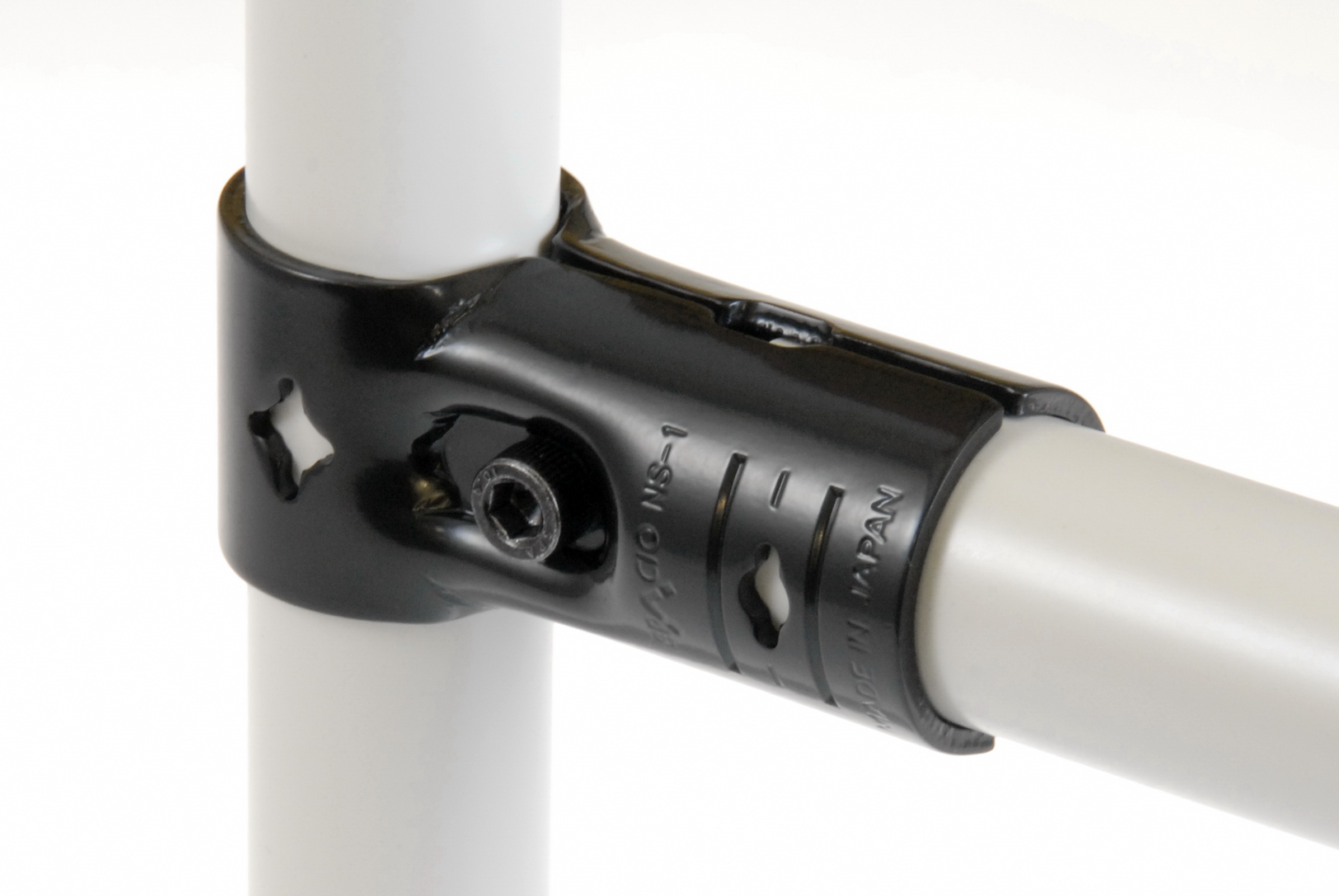

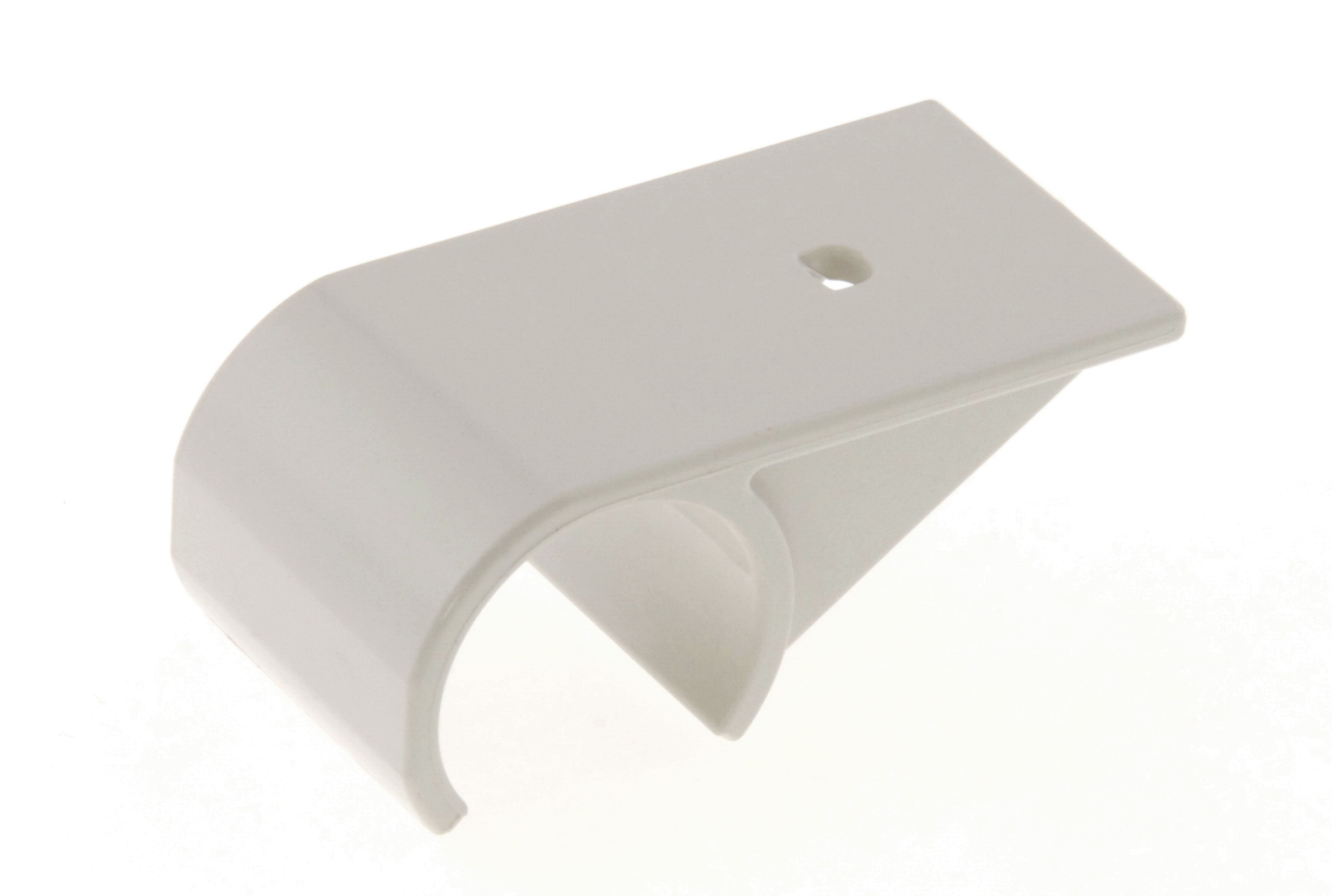

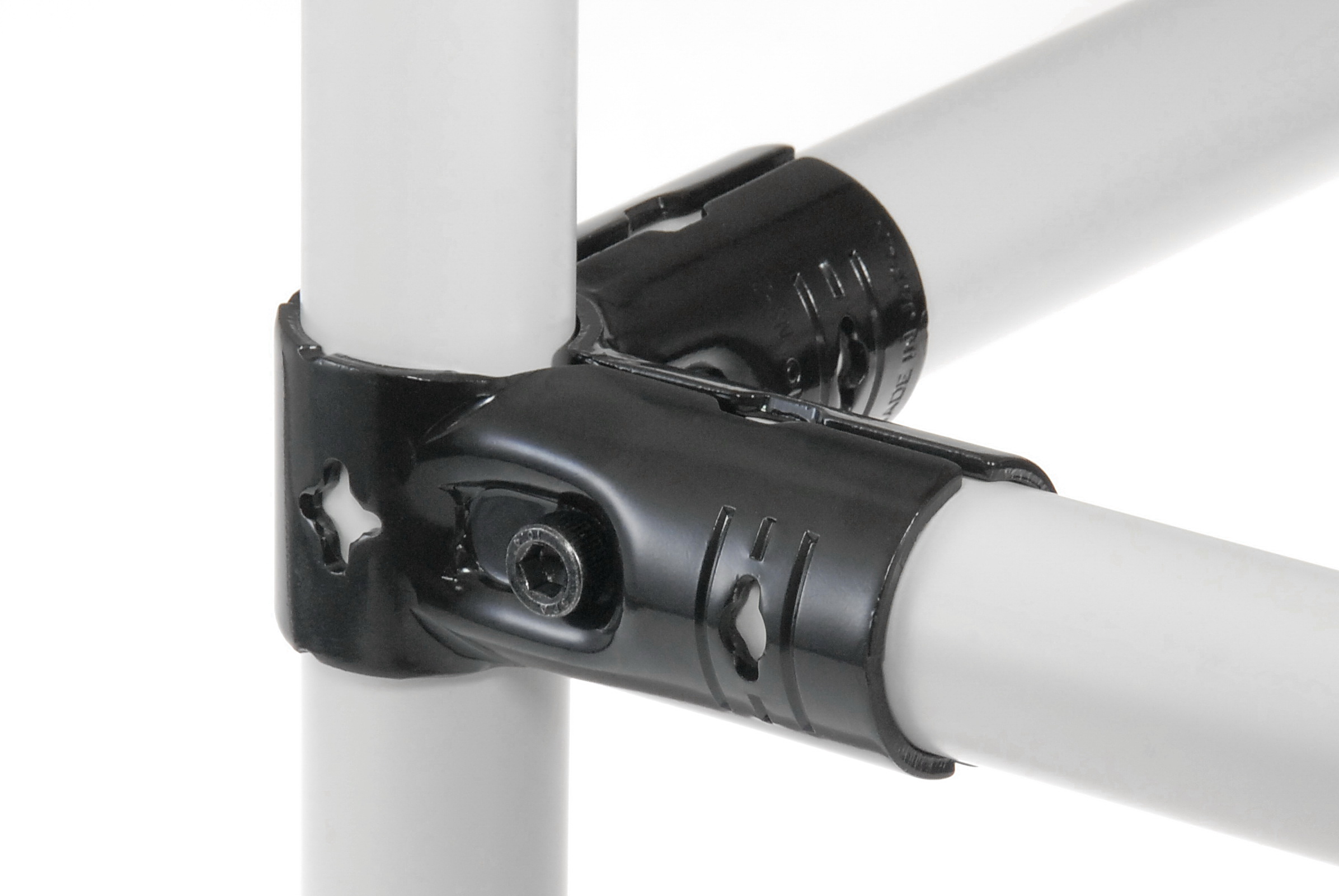

メタルジョイント:NSJ-1×24個、NSJ-2×8個、NSJ-4×7個/プラスチックジョイント:PJ-513×8個、PJ-706B×8個
部材

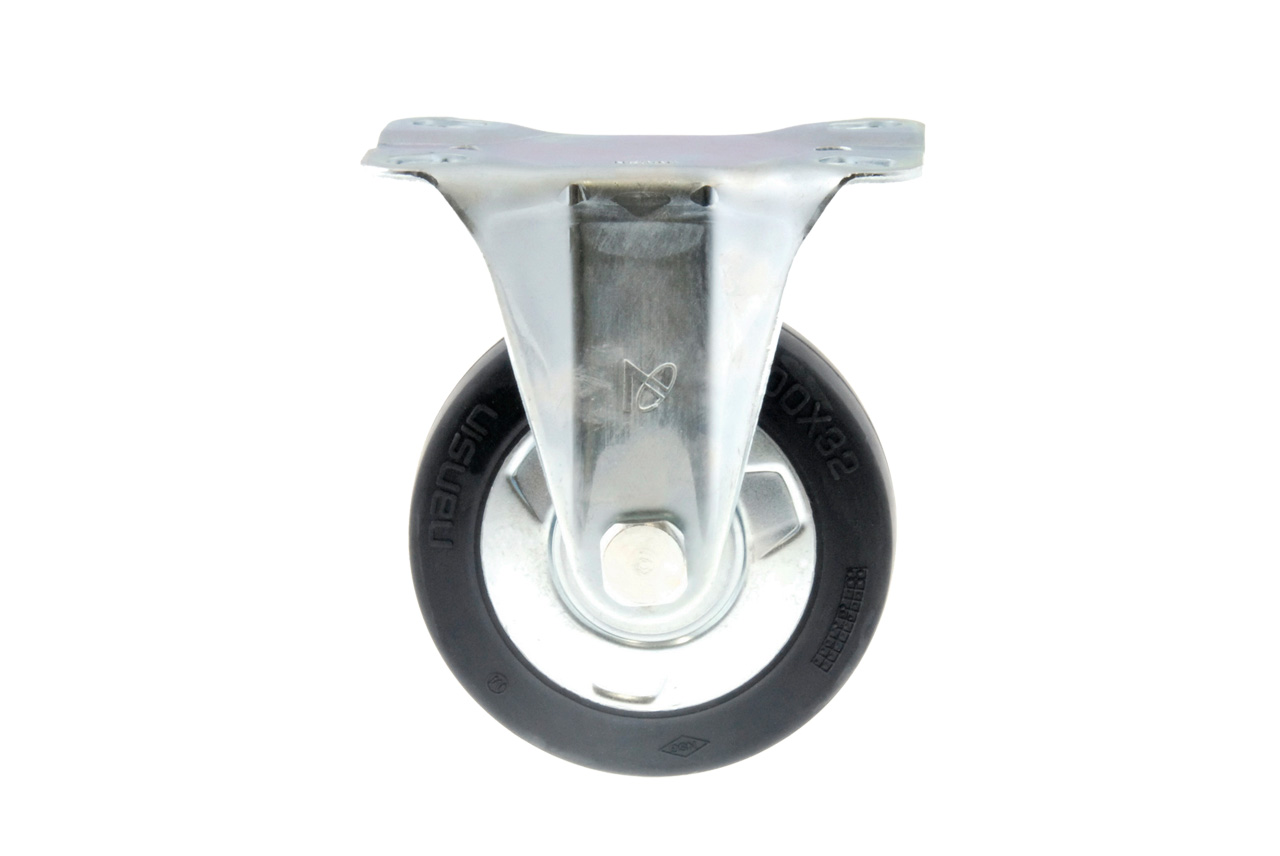

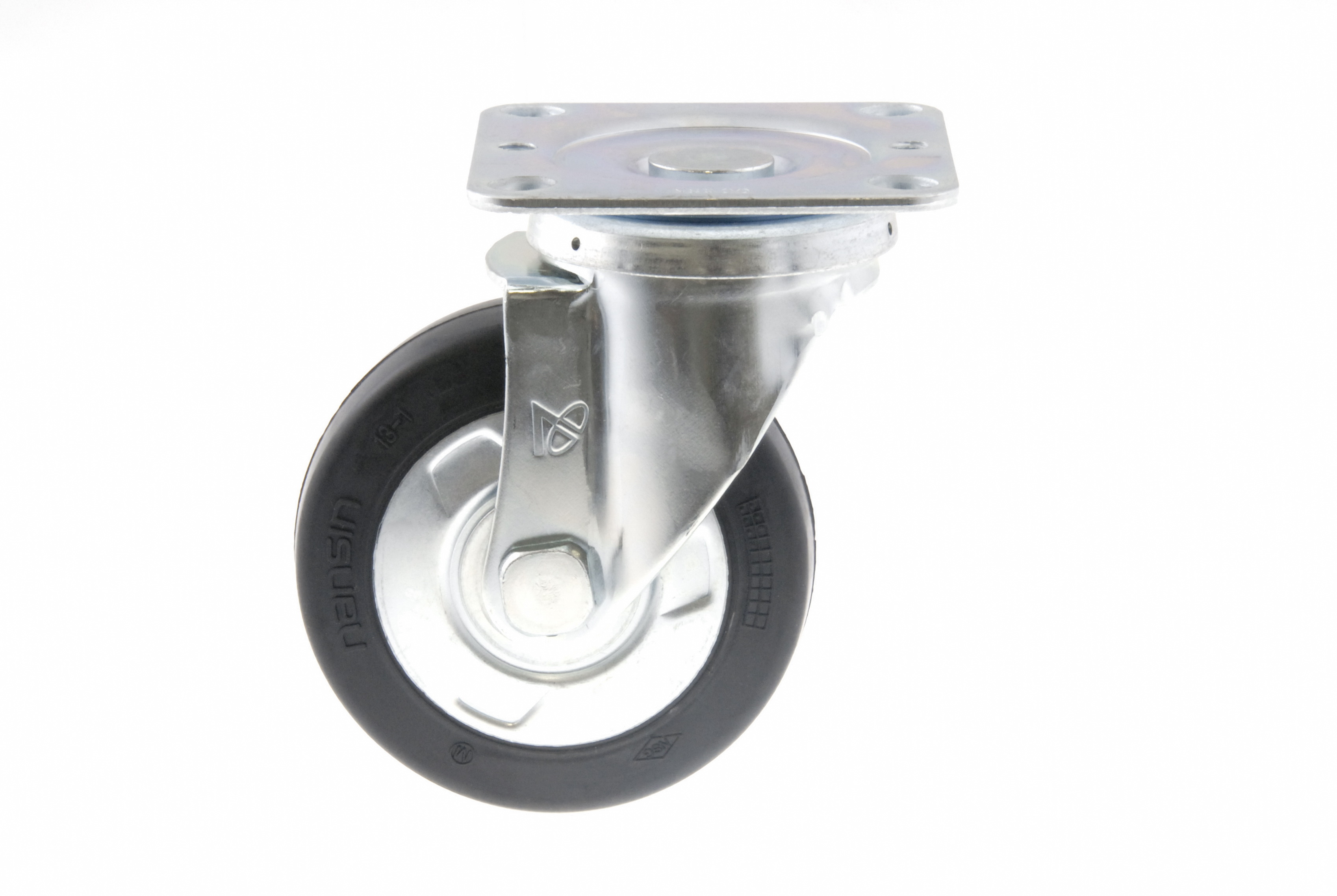

キャスター:ST-100×2個、SK-100×2個/その他純正部品:JB-001×8個、JB-002×8個、JB-101×1個、JB-102×1個、JB-103×2個/底板:ベニヤ合板×1枚
外寸
W1000mm×D600mm×H1500mm
